MEM'ler (mikro-elektro-mekanik sistemler) basınç sensörleri, mekanik ve elektrik bileşenlerini tek bir silikon çip üzerinde birleştiren minyatür cihazlardır. Bu sensörler sunarak basınç ölçümü alanını dönüştürdü Küçük boyut, düşük güç tüketimi, maliyet verimliliği, Ve yüksek hassasiyet. Yaygın olarak kullanılırlar Otomotiv sistemleri, tıbbi cihazlar, tüketici elektroniği ve endüstriyel uygulamalar.
Bu makale araştırıyor çalışma ilkeleri- tasarım mimarisi- üretim süreci- türler- başvuru, Ve Gelecek Eğilimler MEMS basınç sensörleri, mühendisler, öğrenciler ve ürün geliştiricileri için kapsamlı bir referans haline getirir.
1. MEMS basınç sensörleri nelerdir?
1.1 Tanım
MEMS basınç sensörleri, basınç değişikliklerini algılayan ve bunları bir elektrik sinyaline dönüştüren cihazlardır. Mikro ölçekli mekanik elemanlar içinden uydurulmuş yarı iletken üretim teknolojileri.
MEMS Basınç Sensörü = Mekanik Algılama Yapısı (örn. Diyafram) + Elektrik İletim Devresi + Silikon Substrat
1.2 Temel Özellikler
- Mikro ölçekli boyut
- Düşük maliyetli parti üretimi
- Yüksek hassasiyet ve hassasiyet
- Dijital sistemlerle uyumluluk
- Zorlu ortamlar için dayanıklı ve sağlam
2. MEMS basınç sensörlerinin çalışma prensibi
2.1 Basınç Algılama Elemanı
Bir MEMS basınç sensörü bir ince diyafram Basınç altında deforme olur.
2.2 Transdüksiyon Mekanizmaları
Mekanik deformasyon şu şekilde bir elektrik sinyaline çevrilir:
- Piezoresistif etki: Gerinim nedeniyle dirençte değişiklik
- Kapasitif etki: Diyafram yer değiştirmesi nedeniyle kapasitansta değişiklik
- Rezonant frekans vardiyası: Titreşim frekansındaki değişiklik
- Optik yer değiştirme: Parazit veya yansıma modülasyonu
3. MEMS Basınç Sensörlerinin Mimarisi
3.1 Temel Yapı
- Diyafram: İnce silikon veya polimer zar
- Algılama elemanı: Piezoresistor veya kapasitör
- Boşluk: Gravür teknikleri kullanılarak oluşur
- Substrat: Silikon gofret
- Sinyal Koşullandırma devresi: Sinyali yükseltir, filtreler ve sayısallaştırır
3.2 Ambalaj
MEMS sensörleri genellikle gerektirir hermetik sızdırmazlık Ve medya izolasyonu Çevresel hasardan korumak ve uzun vadeli stabiliteyi sağlamak.
4. MEMS Basınç Sensörleri Türleri
| Tip | Tanım | Ortak uygulamalar |
|---|---|---|
| Piezoresistif memler | Gerinin dağınık dirençlerde direnç değişikliklerine neden olur | Otomotiv, endüstriyel, biyomedikal |
| Kapasitif memler | Basınç plakalar arasındaki kapasitansı değiştirir | Tıbbi, HVAC, düşük basınçlı sistemler |
| Rezonans memeleri | Basınç Değişiklikleri Rezonatörün Titreşim Frekansı | Havacılık, yüksek hassasiyetli enstrümantasyon |
| Optik memler | Işık Yolu Değişikliği veya Girişim Desenleri kullanır | Tehlikeli veya patlayıcı ortamlar |
5. Basınç ölçüm türleri
MEMS basınç sensörleri ne tür bir basınç ölçdüklerine göre sınıflandırılabilir:
5.1 Mutlak baskı
Bir vakum referansına karşı ölçülür.
5.2 Ölçüm basıncı
Ortam atmosfer basıncına göre ölçülür.
5.3 Diferansiyel basınç
İki nokta arasındaki basınç farkını ölçer.
5.4 Kapalı basınç
Kapalı bir referansa karşı ölçülür (genellikle 1 atm).
6. MEMS Basınç Sensörlerinin Üretim Süreci
MEMS basınç sensörlerinin imalatı gelişmiş Mikrochachining teknikleri.
6.1 Ortak Adımlar
- Gofret hazırlığı: Silikon gofret ile başlayın.
- Oksidasyon: Yalıtım veya maskeleme için oksit tabakaları yetiştirin.
- Fotolitografi: Fotorezist ve UV ışığı kullanarak gofret üzerindeki desenleri tanımlayın.
- Aşınma:
- Islak aşındırma: KOH, HF çözümleri
- Kuru dağlama: Plazma veya reaktif iyon aşınması (rie)
- Doping veya difüzyon: Piezoresistive bölgeler oluşturun.
- Bağ:
- Anodik bağ (silikon-cam)
- Fusion Bonding (Silikon-Silicon)
- Ambalajlama: Kurşun çerçevelerine veya PCB'lere sensör kalıbını takın; Mühür boşluğu.
7. Performans parametreleri
| Parametre | Tanım |
|---|---|
| Duyarlılık | Birim basınç başına çıktı değişikliği |
| Kesinlik | Gerçek basınç değerinden sapma |
| Doğrusallık | İdeal düz hat çıkışından sapma |
| Histerezis | Artan/azalan basınç için çıktı farkı |
| Sürüklenme | Zaman ve sıcaklık içinde uzun süreli stabilite |
| Yanıt Süresi | Basınç değişikliğini kaydetmek için alınan süre |
| Aşırı basınç | Kalıcı hasardan önce maksimum baskı |
8. MEMS basınç sensörlerinin avantajları
- ✅ Minyatürleştirme: Uzay kısıtlı uygulamalar için ideal
- ✅ Toplu imalat: Kitle üretimini düşük maliyetle sağlar
- ✅ Düşük güç tüketimi: Pille çalışan cihazlar için uygun
- ✅ Dijital arayüz: Gömülü sistemlere kolayca entegre edilebilir
- ✅ Yüksek hassasiyet: Dakika basınç değişikliklerini tespit edebilir
- ✅ Çevresel sağlamlık: Sert endüstriyel kullanım için uygun
9. MEMS basınç sensörlerinin uygulamaları
9.1 Otomotiv
- Lastik Basıncı İzleme Sistemleri (TPMS)
- Emme manifoldu basıncı
- Yakıt rayı ve yağ basıncı
- Hava yastığı dağıtım sistemleri
9.2 Tıbbi Cihazlar
- Kan basıncı monitörleri
- Ventilatörlerde solunum sensörleri
- İnfüzyon pompaları
- Kateter ucu basınç sensörleri
9.3 Tüketici Elektroniği
- Akıllı telefonlarda barometrik basınç sensörleri
- Fitness izleme için giyilebilir cihazlar
- Akıllı saatlerde altimetreler
9.4 Endüstriyel ve HVAC
- Pnömatik sistem basınç kontrolü
- Temiz Oda İzleme
- HVAC kanalı basınç düzenlemesi
9.5 Havacılık
- Kabin ve harici basınç izleme
- Uçuş enstrümantasyonu
10. MEMS basınç sensörlerinin temel üreticileri
| Şirket | Dikkate değer ürünler |
|---|---|
| Bosch Sensortec | BMP280, BMP388 (barometrik sensörler) |
| Honeywell | Trustable ™ HSC/SSC Serisi |
| Stmikroelektronik | LPS22HH, LPS33HW |
| TE bağlantısı | MS5803, MS8607 |
| NXP Yarıiletkenler | MPX Serisi |
| Kehanet | DPS310, Xensiv ™ Serisi |

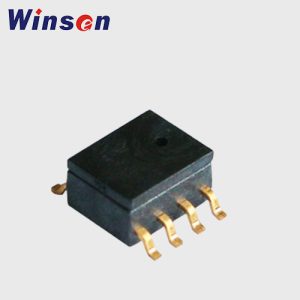

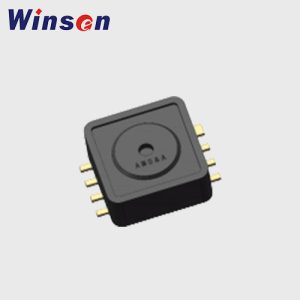

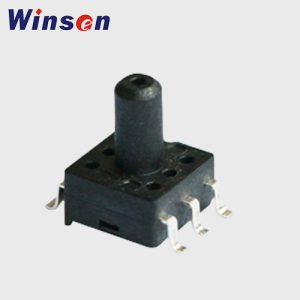

| Kazanç | WPAK63, WPCK07, WEPAS01 |
11. IoT ve akıllı sistemlerle entegrasyon
MEMS basınç sensörleri önemli bir rol oynar Nesnelerin İnterneti (IoT) katkıda bulundukları uygulamalar Gerçek Zamanlı İzleme- öngörücü bakım, Ve enerji tasarruflu otomasyon.
11.1 IoT için özellikler
- Ultra düşük güç modları
- I²C ve SPI dijital arayüzleri
- Gömülü sıcaklık telafisi
- BLE veya Lora modülleriyle kablosuz bağlantı
12. Zorluklar ve sınırlamalar
| Meydan okumak | Tanım |
|---|---|
| Sıcaklık sürüklenmesi | Çıktı çevresel sıcaklık değişikliklerine göre değişebilir |
| Medya uyumluluğu | Sıvılar ve gazlar algılama elemanlarını aşındırabilir |
| Ambalaj karmaşıklığı | Hermetik mühürü küçük form faktöründe korumak |
| Gürültü ve çapraz duyarlılık | Mekanik şok veya EM alanlarından parazit |
13. MEMS basınç sensörlerinde gelecekteki eğilimler
13.1 Monolitik entegrasyon
Basınç sensörlerini birleştirmek Sıcaklık, nem ve gaz sensörleri bir ölür.
13.2 AI tabanlı kalibrasyon
İçin makine öğrenimi kullanmak otomatik kalibrasyon Ve Gerçek zamanlı hata düzeltmesi.
13.3 Esnek ve giyilebilir memeler
Grafen ve esnek polimerler gibi gelişmekte olan malzemelerde kullanılmak üzere Giyilebilir cihazlar ve sağlık yamaları.
13.4 Daha yüksek basınç aralıkları
İçin uygun MEMS sensörlerinin geliştirilmesi Hidrolik ve derin deniz ortamları.
14. MEMS basınç sensörleri hakkında SSS
S1: MEMS basınç sensörleri ne kadar doğru?
Doğruluğunu elde edebilirler ±% 0.25 ila ±% 2 tam ölçek, modele ve kalibrasyona bağlı olarak.
S2: MEMS basınç sensörleri vakumu ölçebilir mi?
Evet, Mutlak MEMS Basınç Sensörleri vakum seviyelerine (~ 0 pa) ölçülebilir.
S3: MEMS sensörleri sıvı ortam için uygun mu?
Bazıları ile tasarlandı medya izolasyonu Sıvılarla kullanım için, ancak standart modeller kuru gaz içindir.
S4: Bir MEMS basınç sensörünün tipik boyutu nedir?
Boyutlar arasındadır 2 × 2 mm ila 6 × 6 mm, pakete bağlı olarak.
15. Özet Tablo: Bir bakışta MEMS basınç sensörleri
| Özellik | Tanım |
|---|---|
| Boyut | Mikro ölçekli (milimetre aralığı) |
| İlke | Piezoresistive, kapasitif, rezonans, optik |
| Çıktı Türü | Analog veya dijital (I²C, SPI) |
| Basınç aralığı | Birkaç yüz bar için vakum |
| Kesinlik | ±% 0.25 -% 2 FS tipik |
| Çalışma sıcaklığı | –40 ° C ila +125 ° C (150 ° C'ye kadar bazı modeller) |
| Tipik uygulamalar | Otomotiv, tıbbi, IoT, endüstriyel, havacılık |
Çözüm
MEMS basınç sensörleri Mikro ölçekli mühendislik, elektronik ve malzeme bilimi, çok çeşitli endüstrilerde doğru, güvenilir ve düşük maliyetli basınç ölçümleri sağlamak. Devam eden ilerlemelerle minyatürleştirme, dijital entegrasyon ve kablosuz iletişim, bu sensörler geleceğini şekillendirmede hayati bir rol oynayacak Akıllı sistemler, giyilebilir teknoloji ve akıllı otomasyon.
